氧化鋅避雷器（Metal Oxide Arrester, MOA）因其優異的非線性伏安特性和強大的能量吸收能力，已成為現代電力系統過電壓保護的核心設備。其結構設計精密、層次分明，每一部分都直接影響著設備的保護性能、運行可靠性和使用壽命。以下是其核心結構解析：
?一、核心元件：氧化鋅電阻片（閥片）
???材質與特性： 以高純度氧化鋅（ZnO）為主體，摻雜多種微量金屬氧化物（如Bi?O?、Co?O?、MnO?等），經高溫?zé)Y(jié)而成。其核心在于具有極強的非線性伏安特性：
???????低電場區（運行電壓下）： 呈現極高電阻（兆歐級），僅通過微安級的泄漏電流，損耗極小。
???????高電場區（過電壓沖擊下）： 電阻急劇下降（毫歐級），瞬間泄放巨大的沖擊電流，將過電壓限制在設備安全水平內。
???????響應速度極快（納秒級）。
???結構形式：
???????圓餅狀： 最常見形態，直徑和厚度根據電壓等級、通流容量設計。
???????多柱并聯： 特高壓、大容量場合，多柱閥片并聯安裝以滿足能量吸收要求。
???????環狀/特殊形狀： 用于特定空間限制或特殊設計的避雷器。
?二、閥片組與電氣連接
? ? 串聯堆疊： 多個閥片根據避雷器的額定電壓、保護水平（殘壓）要求，沿軸向緊密串聯堆疊構成芯體。串聯片數決定了避雷器的整體電壓耐受能力。
???電氣連接： 閥片之間、閥片組與端蓋（電極）之間通過高導電性、高強度的金屬連接件（如鋁墊片、彈簧壓接結構） 實現低阻、可靠的電氣連接，確保沖擊電流的順暢導通。
???均壓設計：
???????內部均壓環/均壓罩： 在特高壓避雷器或閥片柱高度較大時，常在閥片柱周圍設置金屬均壓環/罩，優化軸向電場分布，防止局部電場集中導致閥片老化加速或閃絡。
???????閥片性能篩選： 嚴格篩選電性能（如參考電壓、泄漏電流）一致的閥片進行串聯，保證電壓分布的均勻性。
三、絕緣外套系統
功能：?提供主絕緣，隔離高壓端與接地端；保護內部閥片免受環境（濕氣、污穢、紫外線、化學腐蝕、機械損傷）侵害。
主要類型：
瓷外套：
優點：?機械強度高、耐老化、耐候性好、防火性能優。
缺點：?笨重、易脆斷、內壁易結露、需要壓力釋放裝置。
結構：?多個瓷套通過水泥膠合劑或機械卡裝連接。內腔填充干燥氣體（如N?、SF?）或密封膠。

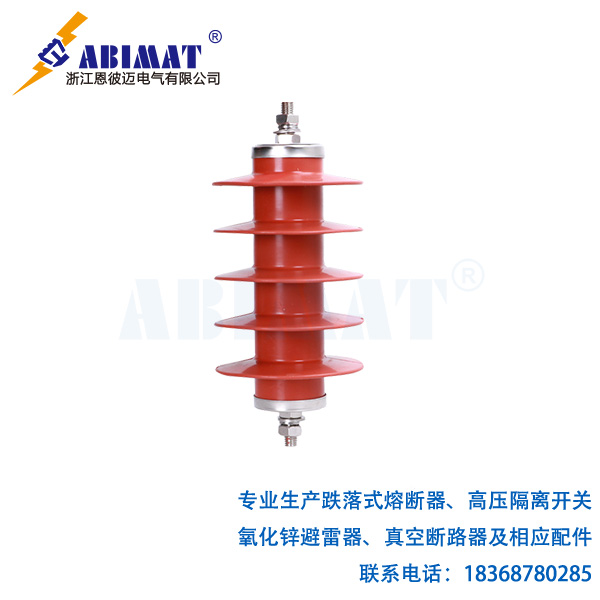

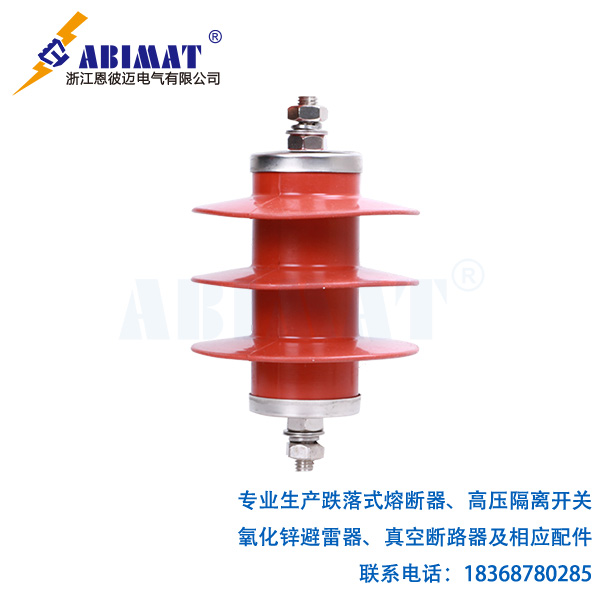

復合外套（硅橡膠）：
優點：?重量輕、韌性好（防爆防裂）、憎水性強（耐污閃性能優異）、生產工藝簡單、無需壓力釋放裝置。
缺點：?長期老化性能需關注，機械強度略低于瓷套。
結構：?通常由玻璃纖維增強樹脂芯棒（FRP）?提供機械支撐，外層模壓或注射高溫硫化硅橡膠（HTV）。硅橡膠傘裙提供爬電距離并增強憎水性。
四、密封系統（瓷外套避雷器關鍵）
重要性：?防止外部濕氣、空氣滲入導致閥片受潮劣化，防止內部填充氣體泄漏。
多層密封：?通常采用多道、不同材質的密封結構（如O型橡膠圈、密封膠、金屬焊接/釬焊）密封端蓋與瓷套、瓷套與瓷套之間的連接處。密封材料需具備優異的耐候性、耐溫性和長期穩定性。
防爆裝置（瓷外套必備）：
功能：?當內部故障（如閥片嚴重劣化擊穿）產生高壓力時，可靠動作泄壓，防止瓷套爆炸。
結構：?通常為金屬薄片（破裂片）或帶彈簧的閥門結構，安裝在端蓋或側面。動作壓力需精確設計。
五、壓力釋放裝置（瓷外套避雷器）
功能：?是防爆裝置的延伸，在防爆裝置動作后，引導高溫高壓氣體安全定向噴出，避免傷及周圍設備或人員。
結構：?與防爆口相連的導氣通道和噴口，方向通常設計為向下或安全側。
六、金屬附件
上/下端蓋（法蘭）：?連接高壓導線和接地線，同時作為外殼的密封端板。材質多為高強度鋁合金或銅合金。
安裝底座：?提供與支架或構架的固定連接，需承受避雷器自重、風荷載、地震力等機械負荷。
均壓環（外部）：?安裝在特高壓避雷器頂部，優化避雷器本體與導線連接處的電場分布，防止電暈放電。
七、監測裝置（可選）
泄漏電流監測器（在線或帶電測試口）：?提供接口或內置傳感器，便于在不拆卸情況下測量運行中的全電流或阻性電流，評估閥片狀態。
動作計數器：?記錄避雷器承受過電壓沖擊的次數。
脫離器：?故障時自動斷開避雷器與系統的電氣連接（通常用于配電系統MOA）。
結構特點總結
核心非線性：?閥片的非線性特性是MOA保護功能的基礎。
緊湊高效：?無串聯間隙設計，結構緊湊，保護性能優異。
多重防護：?絕緣外套、密封系統、防爆裝置（瓷套）共同保障內部閥片在嚴苛環境下長期可靠運行。
材料科學結晶：?高性能閥片配方、優異的絕緣與密封材料是結構可靠性的關鍵。
電壓等級適應性：?通過增減閥片數量、調整外套尺寸和傘裙結構，可覆蓋從低壓配電到特高壓輸電的所有電壓等級。
?
結語
恩彼邁氧化鋅避雷器的結構是材料科學、電氣工程和精密制造的完美結合。從微觀的閥片晶界到宏觀的絕緣外套與防爆系統，每一部分都經過精心設計與驗證，共同構筑起電力設備抵御過電壓沖擊的堅固屏障。深入理解其結構，對于避雷器的選型、安裝、運行維護及狀態評估都至關重要。
氧化鋅避雷器（瓷套式 vs. 復合式）主要結構對比
結構部件 | 瓷外套避雷器 | 復合外套避雷器 | 功能與說明 |
外套材料 | 電工陶瓷 | 高溫硫化硅橡膠 (HTV) + 玻璃鋼芯棒 (FRP) | 主絕緣，環境防護 |
核心 | 氧化鋅電阻片 (閥片) 串聯柱 | 氧化鋅電阻片 (閥片) 串聯柱 | 非線性保護特性來源 |
內部填充 | 干燥氣體 (N?, SF?) 或絕緣膠 | 通常為固體封裝或微正壓干燥氣體 | 絕緣、防潮、導熱 |
密封系統 | 極其關鍵，多道復雜密封 (膠、圈、焊) | 相對簡化，模壓/注射成型一體性好 | 防止潮氣侵入，保持內部環境 |
防爆裝置 | 必備?(金屬薄片/閥門) | 通常不需要?(外套具有韌性，可泄壓防爆) | 內部故障時泄壓防瓷套爆炸 |
壓力釋放裝置 | 必備?(與防爆裝置配合) | 無 | 定向排放故障產生的高壓氣體 |
均壓系統 | 內部均壓環/罩?(特高壓/高柱)，外部均壓環 | 內部均壓設計?(必要時)，外部均壓環 | 優化軸向/徑向電場分布，防局部放電 |
附件 | 金屬端蓋、安裝底座、在線監測接口等 | 金屬端蓋、安裝底座、在線監測接口等 | 電氣連接、機械固定、狀態監測 |
主要優勢 | 機械強度高、耐老化、防火優 | 重量輕、防爆、耐污閃(憎水性)、抗震性好、免維護 | ? |
主要關注點 | 密封失效、瓷套脆斷、內結露 | 硅橡膠長期老化性能、芯棒蠕變 | ? |
