恩彼邁電氣的 ABG1 高壓隔離開關在電氣領域中展現出卓越的性能和獨特的結構設計,為電力系統的穩定運行提供了有力保障。

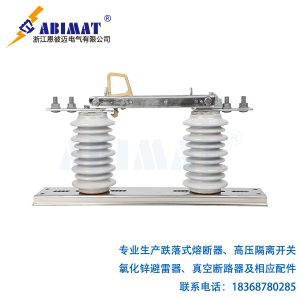

ABG1 隔離開關呈現典型的雙柱立開式結構。其靜觸頭穩穩地固定在一個支柱絕緣子上,如同堅固的基石,為電路的連接奠定了穩定的基礎。而動觸頭則具備獨特的設計,能夠垂直旋轉,這種靈活的運動方式賦予了隔離開關在操作過程中更高的便捷性和高效性。動觸頭的斷口方向與底座平面呈一定垂直角度,這一設計不僅在外觀上獨具美感,更在實際應用中展現出諸多優勢。它能更好地適應不同的工作環境和空間要求,確保在各種復雜情況下都能實現精準的開合操作。操作方式上,ABG1 隔離開關采用單極手動操作,這種簡潔的操作模式無需復雜的控制系統,使得操作人員能夠輕松上手,快速準確地進行操作控制。
依據支柱絕緣子的類型,ABG1 隔離開關主要分為高強瓷絕緣子隔離開關和復合材料絕緣子隔離開關兩類。高強瓷絕緣子具有出色的絕緣性能和極高的機械強度,能夠在惡劣的環境條件下,如高溫、低溫、潮濕等環境中穩定工作,確保電路的安全隔離。復合材料絕緣子則以其重量輕、耐腐蝕等優點脫穎而出。
在一些對重量和耐腐蝕性能有較高要求的場合,復合材料絕緣子隔離開關能夠發揮出獨特的優勢,為不同的應用場景提供了更多的選擇。
ABG1 隔離開關適用于 12kV 和 15kV 的架空線路隔離。在實際應用中,它可以在無負荷的狀態下進行開合操作,極大地保障了操作的安全性。與斷路器或負荷開關配合使用時,它能夠為線路提供安全的可見斷口,使電力工作人員能夠清晰地判斷電路的狀態,便于進行檢修和維護工作。這種配合使用的方式,不僅提高了整個電力系統的可靠性和穩定性,還為電力系統的高效運行提供了有力支持。總之,恩彼邁電氣的 ABG1 隔離開關以其獨特的結構設計、可靠的性能表現和廣泛的適用性,在電力領域中發揮著至關重要的作用。
ABG1型戶外高壓隔離開關技術參數:
項目 | 單位 | 參數 |
---|---|---|
型式或型號 | / | ABG1-10/630 |
額定電壓 | kV | 12kV |
額定頻率 | Hz | 50Hz |
額定電流 | A | 630A |
額定短時耐受電流及持續時間 | kA/s | 20/3 |
額定峰值耐受電流 | kA | 50kA |
額定雷電沖擊耐受電壓 | kV | 相對地 75kV 斷口 85kV |
額定短時工頻耐受電壓(干式、濕式) | kV | 相對地 42kV 斷口 48kV |
機械壽命 | 次 | ≧3000次 |
額定覆冰厚度 | mm | 10mm |
外絕緣爬電距離 | mm | ≧372mm |
干弧距離 | mm | ≧200mm |
