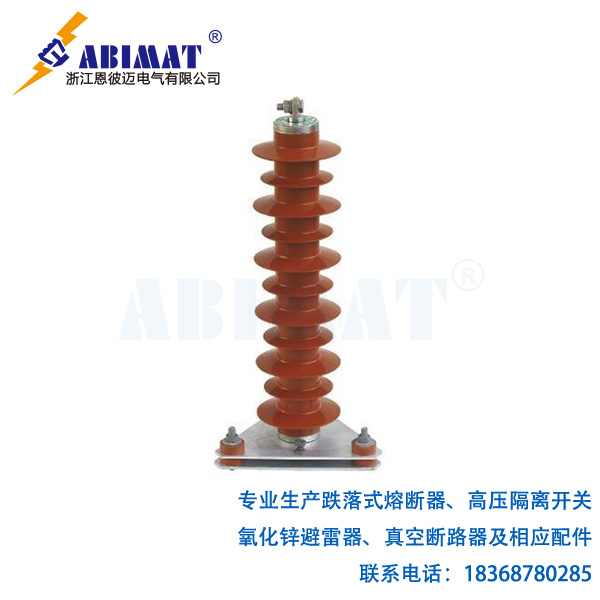

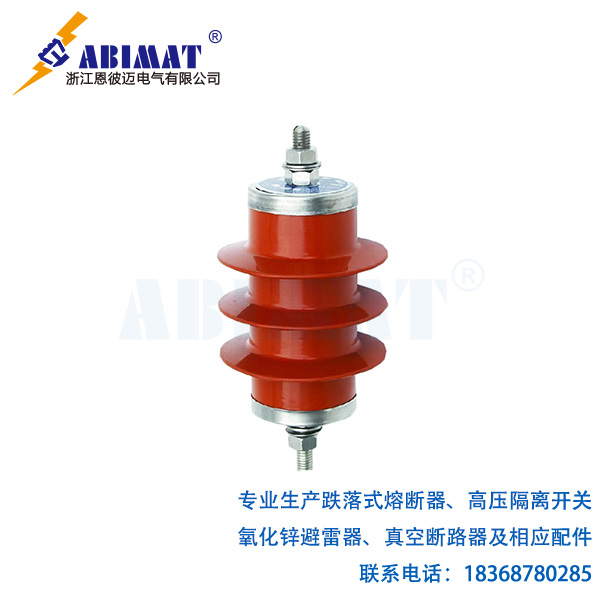

氧化鋅避雷器(MOA)作為現代電力系統過電壓防護的核心設備,其性能狀態直接關系到電網安全與設備壽命。一旦MOA閥片因持續運行發生老化、受潮或內部損傷,其關鍵參數——泄漏電流(特別是阻性電流分量)?將顯著增大。這不僅導致自身發熱加劇、熱崩潰風險陡增,更可能使其喪失應有的過電壓保護能力,引發設備損毀甚至大面積停電事故。傳統停電檢測方式效率低、影響供電,難以滿足現代電網對連續可靠性的嚴苛要求。?此時,氧化鋅避雷器帶電測試儀便成為不可或缺的“在線診斷專家”。
核心原理:精準捕捉運行狀態下的“健康信號”
帶電測試儀的核心任務是在避雷器持續承受運行電壓的條件下,安全、精準地測量其全泄漏電流及其關鍵分量。其技術核心在于:
?
- ?信號采集: 通過高精度鉗形電流互感器(CT)或專用傳感器,非接觸式獲取MOA接地引下線中的全電流信號(`Ix`)。同時,利用電壓互感器(PT)二次側或專用分壓器同步采集母線運行電壓信號 (`U`) 作為相位基準。
- ?相位基準與諧波分析: 運行電壓信號 (`U`) 為測量提供至關重要的相位參考點。儀器內部基于電壓、電流信號的相位關系(相位差 `φ`)以及諧波分析技術(特別是三次諧波法),有效分離出全電流 `Ix` 中的阻性電流分量 `Ir`(反映閥片損耗狀態)和容性電流分量 `Ic`(主要受結構影響)。
- ?關鍵參數計算與評估:
???????阻性電流峰值 (`Irp`)/基波阻性電流 (`Ir1p`): 最核心的判據。 其顯著增大是MOA老化、受潮或內部缺陷的最直接、最靈敏指標。
???????全電流峰值 (`Ixp`): 輔助判斷,需結合 `Irp` 分析。單純 `Ixp` 增大可能由 `Ic` 變化(如表面污穢)引起,未必代表內部劣化。
???????有功功率 (`P`): 反映MOA的有功損耗,與 `Ir` 密切相關。
???????相位角 (`φ`): MOA性能劣化時,`φ` 通常會減?。娏鞲呄蛴谂c電壓同相)。
???????三次諧波電流 (`I3`): 某些方法將其作為 `Ir` 的替代或輔助判據。

?核心功能:不止于測量
現代帶電測試儀集成了強大的測量與分析能力:
?
???高精度同步測量: 準確捕捉微安級泄漏電流及其相位信息,對抗現場復雜電磁干擾。
???智能分量分離: 可靠分解 `Ir` 與 `Ic`,聚焦關鍵劣化指標 `Irp/Ir1p`。
???多參數綜合顯示/記錄: 實時顯示 `U`, `Ix`, `Ir`, `Ic`, `φ`, `P` 等參數波形及數值。
???數據管理與趨勢分析: 存儲歷史數據,繪制參數變化趨勢圖,直觀揭示劣化進程。
???智能診斷與預警: 內置專家系統或設定閾值,自動比對歷史數據或標準值,提示潛在故障風險(如 `Irp` 增量過大或超標)。
???便攜高效: 設計輕巧,接線簡單(通常僅需接PT電壓和鉗MOA電流),單人可快速完成測試。
?核心價值:防患于未然
???保障不間斷供電: 無需停電,最大限度減少對系統運行的影響。
???提升安全可靠性: 及時發現早期隱患,避免MOA失效導致的設備損壞或系統事故。
???優化運維成本: 變定期檢修為狀態檢修,精準定位問題設備,節省維護費用和人力。
???延長設備壽命: 通過預防性維護,有效延長MOA使用壽命。
???積累設備狀態大數據: 為設備全壽命周期管理提供重要依據。
?典型應用場景
???變電站內各電壓等級(35kV, 110kV, 220kV, 500kV等)MOA的定期狀態檢測。
???MOA新投運后的驗收測試及運行中的性能跟蹤。
???雷雨季節前后或經受異常工況(如近區短路、過電壓)后的專項檢查。
???對運行中參數異?;蛴幸伤迫毕莸腗OA進行診斷性測試。
?
?選型與使用要點
???精度與抗干擾能力: 微安級電流測量對儀器精度和抗現場電磁干擾能力要求極高,是關鍵選型指標。
???同步方式: 無線同步(GPS/北斗)或有線同步需根據現場PT可用性及便利性選擇。
???核心功能: 確保具備 `Ir`/`Ir1p` 的準確測量和可靠分離能力。
???數據庫與診斷: 良好的數據管理、趨勢分析和診斷功能極大提升效率。
???規范操作:
???????嚴格遵循安全規程,使用絕緣工具,保持安全距離。
???????確保電壓信號基準準確可靠,相位連接正確。
???????電流鉗位置正確、閉合良好,避免相間干擾。
???????記錄環境條件(溫度、濕度、污穢等級)。
???????重視數據比對: 將測量結果與歷史數據、同組其他相數據、初始值以及規程/制造商提供的注意值進行綜合比較分析是準確診斷的關鍵。
?發展趨勢
???更高集成度與智能化: 向多功能手持式儀表發展,集成AI診斷引擎。
???物聯網與遠程監測: 與在線監測系統融合,實現數據無線傳輸及云端分析。
???更高精度與抗擾度: 適應更復雜電磁環境下的精準測量需求。
???更豐富的狀態評估模型: 融合多參數、多物理量進行更全面的狀態評估。
?結語
恩彼邁氧化鋅避雷器帶電測試儀是電力系統實施狀態檢修、保障安全經濟運行的關鍵技術裝備。它如同一位敏銳的“在線醫生”,通過精準捕捉運行中MOA的“健康信號”——特別是阻性電流的變化,為運維人員提供超前預警和決策依據,將隱患消除在萌芽狀態,是守護電網安全防線不可或缺的利器。其應用水平直接體現了電網設備狀態感知和智能化運維的水平。
核心參數測量表
參數符號 | 參數名稱 | 物理意義與診斷價值 |
Irp?/?Ir1p | 阻性電流峰值/基波阻性電流峰值 | 核心劣化指標!?顯著增大直接反映MOA閥片老化、受潮或內部缺陷。靈敏度最高。 |
Ixp | 全電流峰值 | 輔助指標。增大需結合?Irp?分析,可能由?Ic?增大(污穢)或?Ir?增大(劣化)引起。 |
Ic | 容性電流分量 | 主要受MOA幾何結構和外部環境(污穢、濕度)影響。變化需結合環境分析。 |
φ | 電流電壓相位角 | MOA劣化時通常減?。娏鞲吪c電壓同相)。 |
P | 有功功率 | 反映MOA的有功損耗,與?Ir?密切相關。 |
I3 | 三次諧波電流 | 某些方法中作為?Ir?的替代或輔助判據。 |
