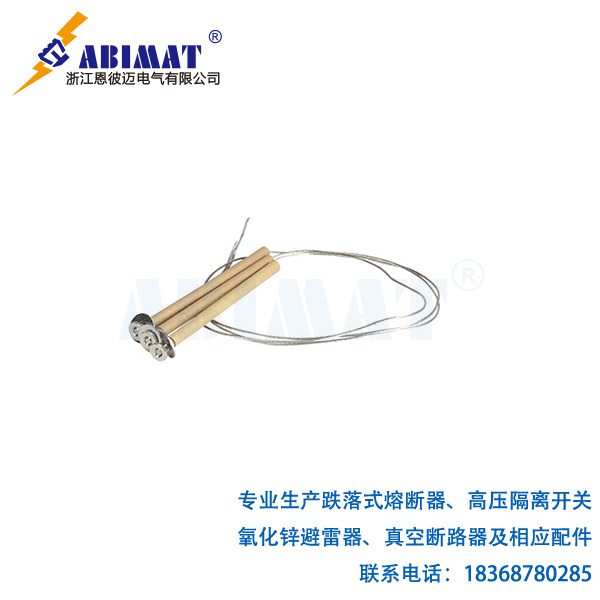

在配電系統中，跌落式熔斷器是保護變壓器和設備安全的關鍵組件，其熔絲選型的科學性直接影響故障隔離效率和運行可靠性。以下是熔絲選型的關鍵原則與實踐要點：
?一、熔絲選擇的核心原則
- 電壓匹配 ?
???熔絲的額定電壓必須與變壓器高壓側額定電壓一致。例如，10kV配電變壓器必須選用10kV熔絲，否則可能引發放電或滅弧失效。
?
- 電流計算與倍數關系 ?
????100kVA以下變壓器：熔絲按高壓側額定電流的2~3倍選擇，最小不低于10A（機械強度要求）。 ?
????100kVA及以上變壓器：按1.5~2倍額定電流選擇。 ?
???電流計算公式： ?
???$$I_{\text{高壓}} = \frac{P}{\sqrt{3} \times U_{\text{高壓}}}$$ ?
???示例：100kVA/10kV變壓器的高壓側電流為5.77A，熔絲應選11.5A~17.3A，實際取15A。
?
- 分?jǐn)嗄芰π：??
???熔斷器的額定分?jǐn)嗳萘可舷扌璐笥谙到y(tǒng)三相短路電流，下限需小于短路電流，否則可能引發熔管爆炸或無法滅弧。
?二、特殊場景的選型調整
?多臺變壓器共用熔絲：按各變壓器額定電流總和的1.0~1.5倍選擇。 ?
?分支線路保護：按線路最大負荷電流選擇，熔斷時間需短于上級保護整定值，且各級熔絲額定電流至少相差一級以實現選擇性。 ?
?低壓側保護：通常采用斷路器而非熔絲；若使用熔絲，需按變壓器低壓側額定電流的1.2倍選擇（過載20%能力）。
?三、安裝與操作規范
- 安裝要點 ?
????熔體安裝時需施加約24.5N拉力，避免觸頭發熱。 ?
????熔管傾角應為25°±2°，確保熔斷后依靠自重迅速跌落。 ?
????熔絲管兩端鋒利刃口需打磨，防止割傷熔絲導致斷股。
?
- 帶電操作要求 ?
????僅允許操作容量<200kVA的變壓器，且需穿戴絕緣裝備，禁止雨霧天氣操作。 ?
????拉閘順序：先中間相，再背風邊相，最后迎風邊相；合閘順序相反。
?四、運行維護關鍵事項
?定期巡視：每月夜間巡檢放電現象，檢查觸頭接觸、熔管變形及絕緣子裂紋。 ?
?熔絲更換：嚴禁用銅/鋁線替代熔絲；熔斷后必須更換同規格新品，禁止拼接使用。 ?
?五年更換制度：運行超5年的熔斷器應分批更換，避免部件老化失效。
> 注：恩彼邁熔絲選型需結合短路電流驗算與安秒特性曲線，確保與上下級保護的選擇性配合。例如低壓側短路時，高壓熔絲熔斷時間應長于低壓斷路器動作時間（通常>0.02秒），防止越級跳閘。
