高壓隔離開關核心功能解析

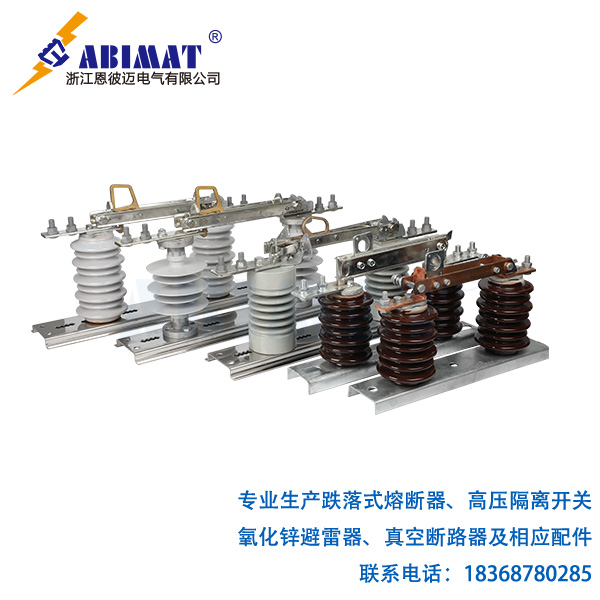

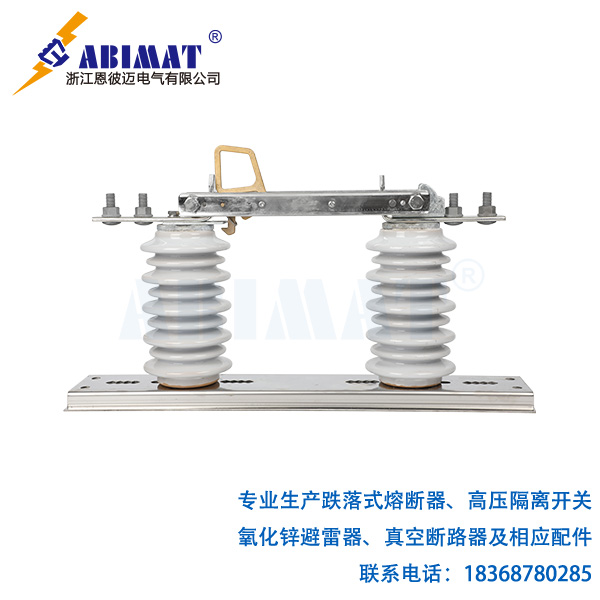

恩彼邁高壓隔離開關是電力系統中不可或缺的基礎設備,其核心功能是建立安全可靠的可見電氣隔離斷口,而非切斷負荷或故障電流。其主要功能可歸納為以下關鍵點:

一、核心安全功能:電氣隔離

  1. 設備檢修安全保障

    • 在斷路器分閘切斷電流后,隔離開關分閘形成可見空氣絕緣斷口,將被檢修設備(如變壓器、線路、互感器)與帶電部分徹底隔離。

    • 直接目視確認斷口狀態,為運維人員提供物理層面的安全屏障,防止誤觸電。

  2. 配合斷路器操作

    • 遵循嚴格操作順序:

      • 斷電流程:先分斷路器 → 再分隔離開關

      • 送電流程:先合隔離開關 → 再合斷路器

    • 嚴禁帶負荷操作:無滅弧能力,帶載分合閘將引發弧光短路。

二、系統運行輔助功能

  1. 運行方式切換

    • 在雙母線、單母線分段等接線中,通過操作母線側隔離開關,實現負荷在運行母線與備用母線間的轉移,支持母線檢修或運行優化(操作時需相關斷路器斷開)。

  2. 有限開合能力(特殊工況)

    • 可開合以下微小電流(需符合設備技術規范):

      • 空載短母線/短電纜的電容電流

      • 電壓互感器、避雷器的等效電容電流

      • 空載變壓器的勵磁電流(通常≤2A)

      • 雙母線并列時的電壓均衡環流

    • 風險提示:操作可能產生過電壓,需評估并采取防護措施。

三、安全防護擴展功能

  1. 接地保護配合

    • 多數隔離開關集成接地刀閘

      • 主刀分閘隔離后,閉合接地刀閘將被檢修側可靠接地。

    • 雙重防護:防止誤送電、感應電壓、殘余電荷傷人,是“五防聯鎖”關鍵環節。

  2. 構建清晰電路拓撲

    • 合閘狀態提供低阻通路,明確標示電氣連接路徑,便于系統監控與故障定位。

四、關鍵性能與技術特征

性能要求

技術實現要點

高絕緣強度

斷口耐受系統最高電壓+過電壓(空氣間隙≥標準值)

機械可靠性

堅固結構抗風載/冰載/地震,分合到位自鎖

可見斷口

戶外型設計確保地面可視(≥3米清晰辨識)

低接觸電阻

鍍銀觸指、壓簧結構保障通流能力(溫升≤65K)

強制聯鎖(五防)

機械/電氣聯鎖防誤:
? 帶負荷分合閘
? 帶電合地刀
? 帶地刀合閘

選型與應用要點

  • 額定參數:電壓等級(Un)、額定電流(In)、熱穩定電流(Ith)、動穩定電流(Ip)

  • 環境適配:戶內(N)/戶外(W)、污穢等級、海拔修正、溫度范圍

  • 典型結構

    • 戶外:雙柱水平旋轉式(220kV以下)、三柱水平旋轉式(超高壓)

    • 戶內/GIS:直動式或剪刀式(緊湊型設計)

  • 操作機構:手動(檢修位)、電動/氣動(遠程控制)
