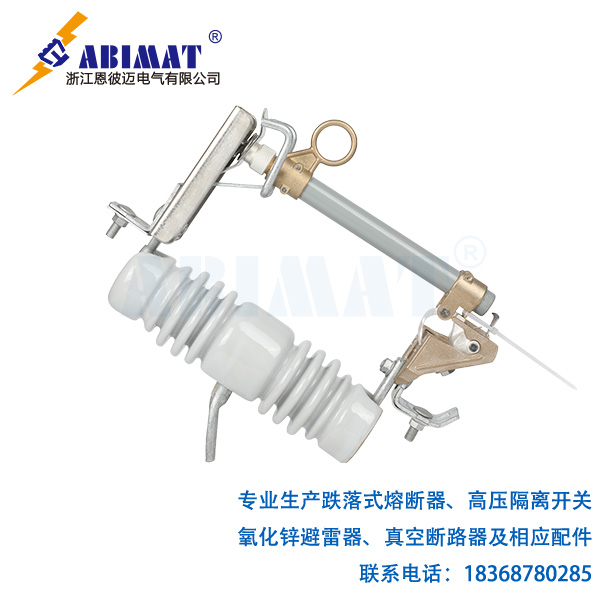

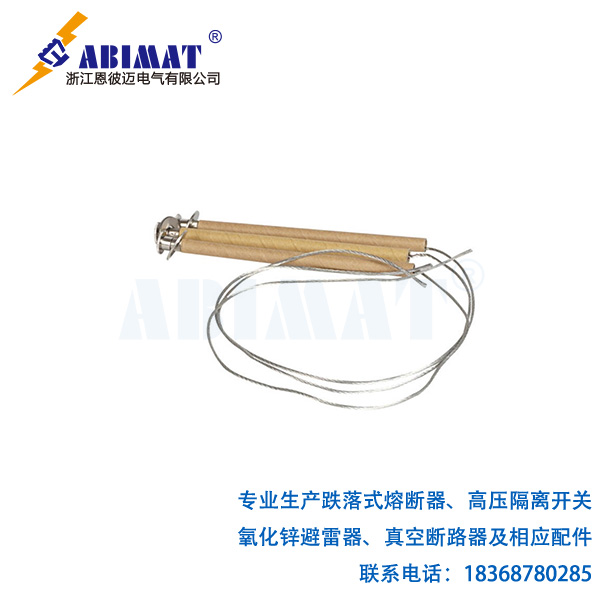

跌落式熔斷器的核心保護元件是其內部可更換的熔管(俗稱保險絲)。正確選擇和識別熔管型號是確保熔斷器可靠動作、保障線路和設備安全的關鍵。本文系統解析熔管型號的構成要素及選型要點。
一、 熔管型號的核心構成要素
恩彼邁熔管型號命名核心要素通用:
額定電壓 (Un):
表示熔管能安全分?jǐn)嚯娐返淖罡呦到y(tǒng)電壓。
常見等級:?10kV, 12kV, 15kV, 24kV, 36kV (國內配電以10kV/12kV最為普遍)。
重要性:?必須 ≥ 系統運行電壓。電壓等級不足可能導致電弧無法可靠熄滅,引發事故。
額定電流 (In):
表示熔管在長期正常工作條件下能承載的最大持續電流。
常見范圍:?1A, 2A, 3A, 5A, 6.3A, 10A, 12A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A, 125A, 150A, 175A, 200A 等。
重要性:?依據被保護線路或設備的正常工作電流選擇,需考慮負載特性(如電機啟動電流)并留有一定裕度,通常取1.5-2倍計算負荷電流,避免誤熔斷。
額定開斷容量/短路開斷電流 (Isc):
表示熔管能安全可靠切斷的最大預期短路電流。
常見等級:?6.3kA, 8kA, 12.5kA, 16kA, 20kA, 31.5kA, 40kA, 50kA 等(國內10kV系統常用12.5kA或16kA)。
重要性:?至關重要!?必須 ≥ 安裝點的最大預期短路電流。選型不足會導致熔管在短路時發生爆炸、噴射或無法熄弧,造成設備嚴重?fù)p毀甚至人身傷害。需查閱系統短路計算報告。

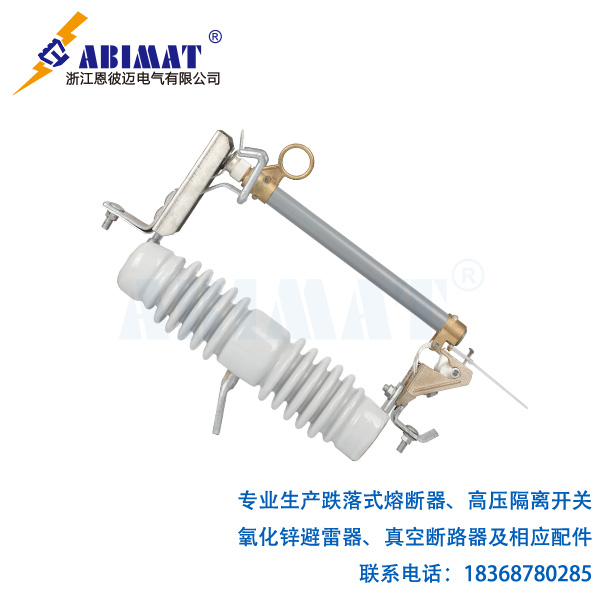

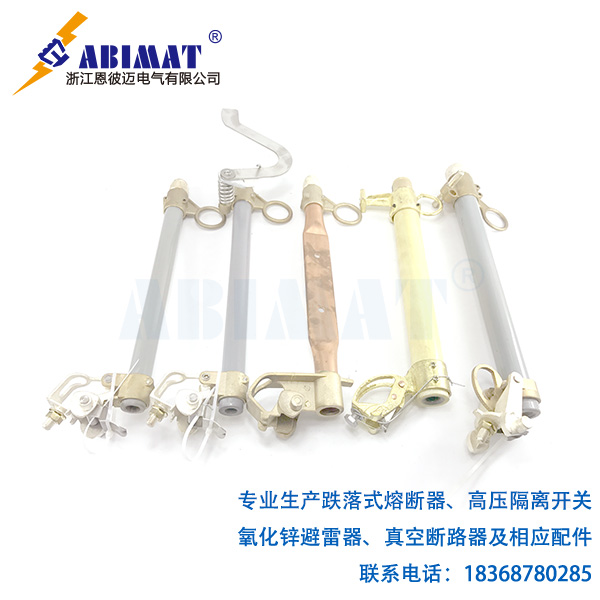

結構類型/安裝方式:
表示熔管與熔斷器底座(鴨嘴)的配合方式及外形尺寸。
常見類型:
K型 (噴射式):?最常用。熔體熔斷時,產氣材料產生高壓氣體縱向噴射電弧,加速滅弧。尾線(鈕扣)需拉緊。
T型 (限流式):?熔體結構特殊,能在短路電流第一個半波峰值前快速熔斷,限制短路電流峰值和能量。通常開斷能力更強。
H型 (重合閘式 ):?內置可多次動作的重合機構(非主流)。
重要性:?必須與所配跌落式熔斷器底座型號完全匹配!不同結構類型的熔管通常不能互換。
其他可能包含的信息:
標準代號:?如 GB/T 15166 (國標), IEC 60282-1 (國際電工委員會)。
適用熔斷器型號:?如 RW3, RW7, RW10, RW11, PRWG 等。
熔體特性:?有時會標注時間-電流特性類型(如“K”快動作,“T”慢動作 - 需注意此“K/T”與結構類型的“K/T”不同),但通常由額定電流間接反映。
長度/尺寸:?確保物理安裝兼容性。

二、 典型型號示例解析
示例1:?
RW10-10F(W)/100A-12.5KA
RW10
: 適用于RW10型跌落式熔斷器。10
: 額定電壓10kV。F(W)
: 結構類型(F代表噴射式,W代表防污型)。100A
: 額定電流100A。12.5KA
: 額定短路開斷電流12.5kA。
示例2:?
K-12/50-16
K
: K型(噴射式)結構。12
: 額定電壓12kV。50
: 額定電流50A。16
: 額定短路開斷電流16kA。
示例3:?
12T100E
?(常見歐美型號風格)12
: 額定電壓12kV。T
: T型(限流式)結構。100
: 額定電流100A。E
: 代表開斷等級或時間特性。
三、 熔管選型核心原則與步驟
匹配系統電壓 (Un):?≥ 線路額定電壓。
匹配安裝點短路電流 (Isc):?≥?系統最大預期短路電流(核心安全參數!)。
匹配負荷電流 (In):?按1.5-2倍計算負荷電流選擇,考慮啟動電流和過載能力。
匹配熔斷器底座類型:?確認熔管結構(K/T)和尺寸與現有熔斷器兼容。
考慮環境因素:?污穢地區選防污型(W),高海拔地區注意降容。
參考保護配合:?與上級/下級保護裝置(如變電站斷路器、下級熔斷器)的時間-電流特性應有選擇性(配合級差)。
四、 選型錯誤與劣質熔管的嚴重后果
開斷容量不足:?短路時熔管爆炸、起火、電弧持續燃燒,導致設備燒毀、線路跳閘擴大停電范圍,嚴重威脅人身安全。
額定電流過大:?過載或小短路電流時無法及時熔斷,導致被保護設備(如變壓器、線路)過熱損壞。
額定電流過小:?正常負荷波動下頻繁誤熔斷,影響供電可靠性。
電壓等級不符:?滅弧能力不足,易發生重燃或相間閃絡。
結構不匹配:?無法可靠安裝或接觸不良,導致過熱、熔管跌落或接觸電阻增大引發事故。
劣質熔管:?材料不合格、工藝粗糙,參數虛標,滅弧性能差,是重大安全隱患。
五、 重要注意事項
嚴禁以銅絲、鋁絲等導線代替標準熔管!?這是極其危險的行為,完全失去保護作用。
使用原廠或認證合格產品:?確保參數真實可靠,性能符合標準。
核對新舊熔管一致性:?更換時必須確保型號參數完全相同。
記錄與臺賬:?建立清晰的設備臺賬,記錄各熔斷器安裝點的熔管型號、更換日期。
定期檢查:?巡視檢查熔管有無裂紋、污穢、燒傷痕跡、膨脹變形。
總結:
跌落式熔斷器熔管的型號是其性能和安全性的核心編碼。“電壓是基礎,開斷是生命,電流需匹配,結構要對應”?是選型鐵律。深入理解型號中各參數的意義,嚴格依據系統條件(電壓、短路電流、負荷電流)和熔斷器本體要求進行精準選型,并杜絕使用不合格產品,是保障配電網安全穩定運行的基石。每一次熔管的選擇與更換,都承載著對設備與人身安全的重大責任。
